机械公差官方版

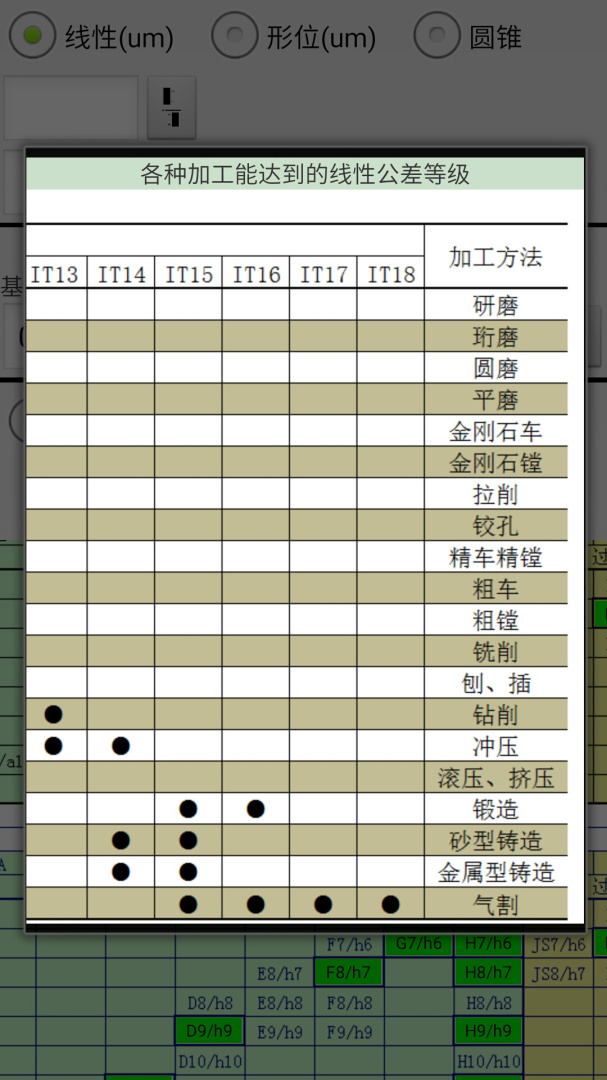

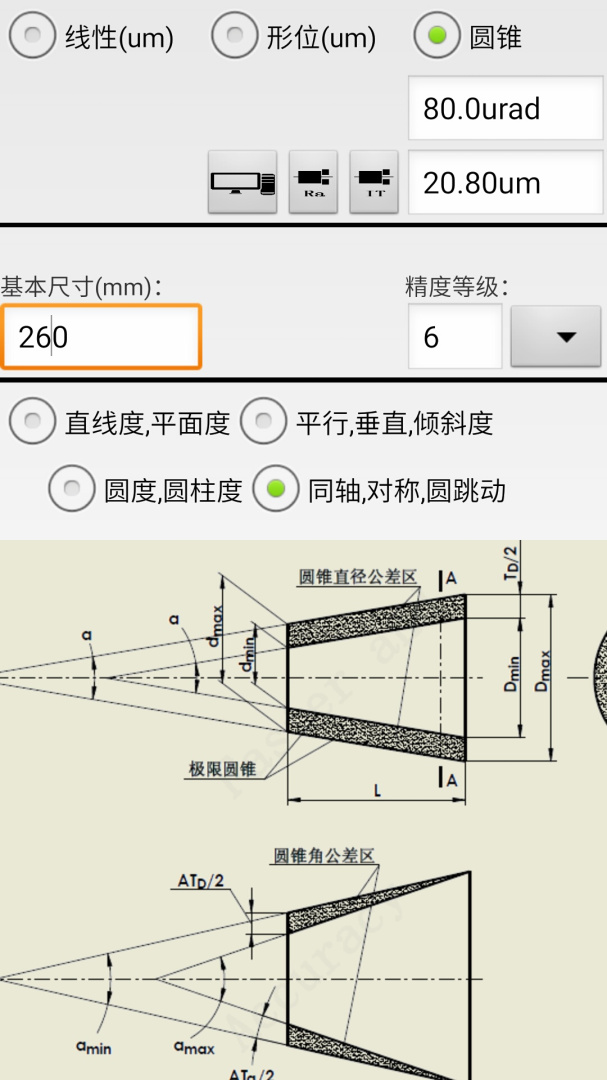

机械公差官方版面向机械设计与加工场景的公差查询工具，可用于查阅线性尺寸公差、形状位置公差及圆锥角公差。线性尺寸支持手动输入，也可通过优先配合或点选轴、孔的方式进行双重查询。形位和角度公差提供图形提示，结果以图文形式呈现，便于对照直线度、平面度、圆度、圆柱度以及平行度、垂直度、倾斜度等相关参数。用户可根据需要查看不同公差项目，减少手工查找资料的步骤。工程师、工艺人员及机械相关专业学生可在设计、加工和学习时快速获取所需公差信息。

软件功能

1、【形状公差】

1、直线度。

直线度公差是实际直线对理想直线的允许变动量，限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

2、平面度。

平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。

3、圆度。

圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。

4、圆柱度。

圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。

圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。

圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。

2、【位置公差】

1、平行度。

平行度，指两平面或者两直线平行的程度，即其中一平面（边）相对于另一平面（边）平行的误差最大允许值。

2、垂直度。

垂直度：用于评价直线之间、平面之间或平面与直线之间的垂直状态，公差带为垂直于基准线（面）的两个平行平面之间的区域，两个平行平面间的距离为t（t=0.06），被测线（面）必须位于这两个平面之间。

3、倾斜度。

倾斜度，与垂直度相似。

软件亮点

1、施工人员，在现场施工的工作者们运用它能直接查询到一些模板数据，起到参考作用；

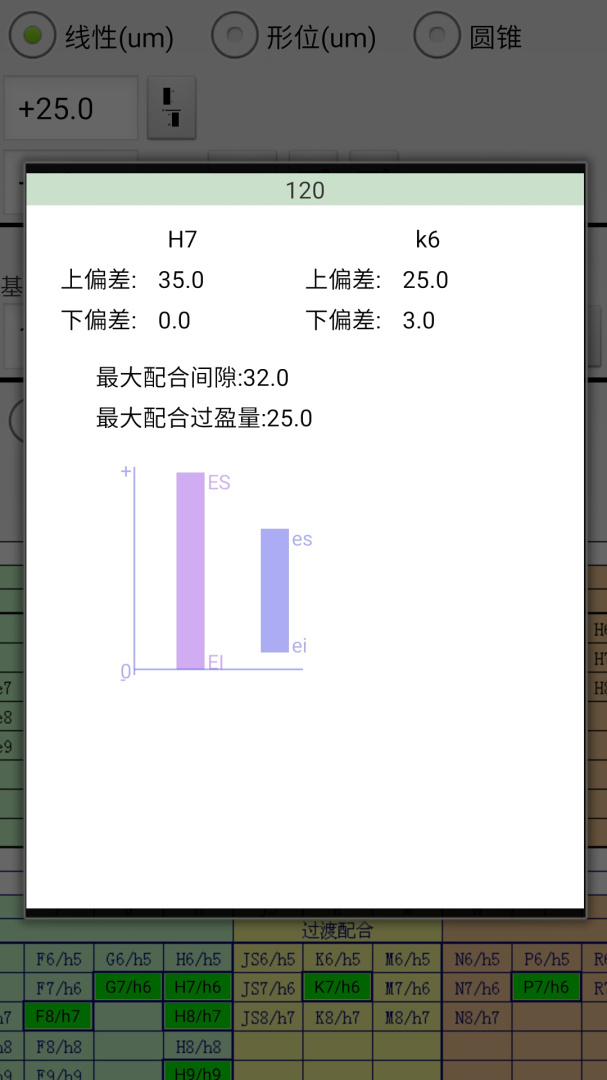

2、优先配合，会根据系统会里自带的优先配合，多种选择让用户们满意；

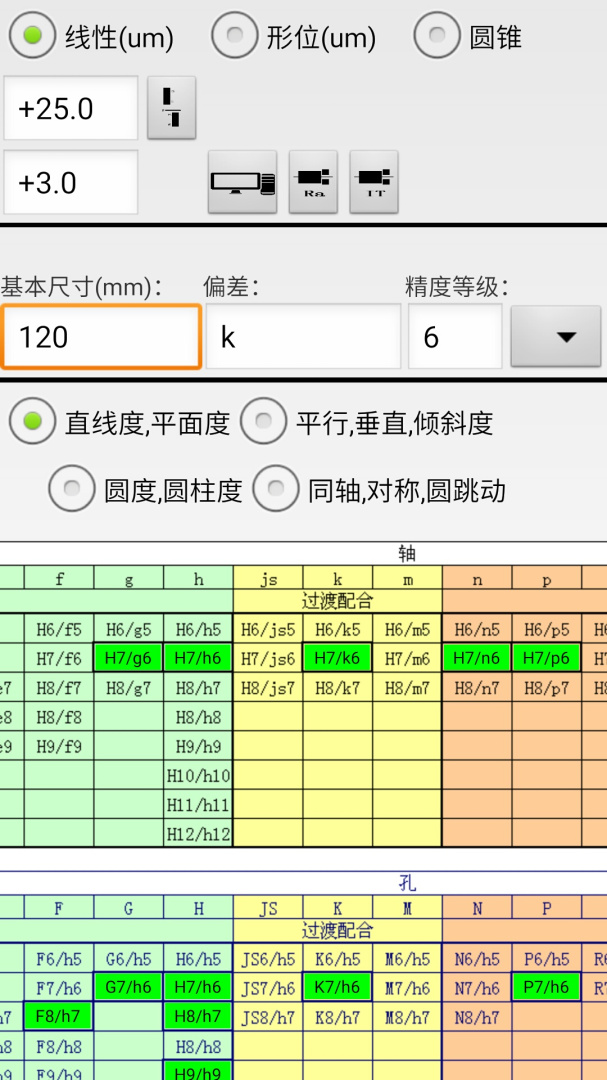

3、手工输入，手动输入对应的数据，后面会自动的计算出线性尺寸的公差；

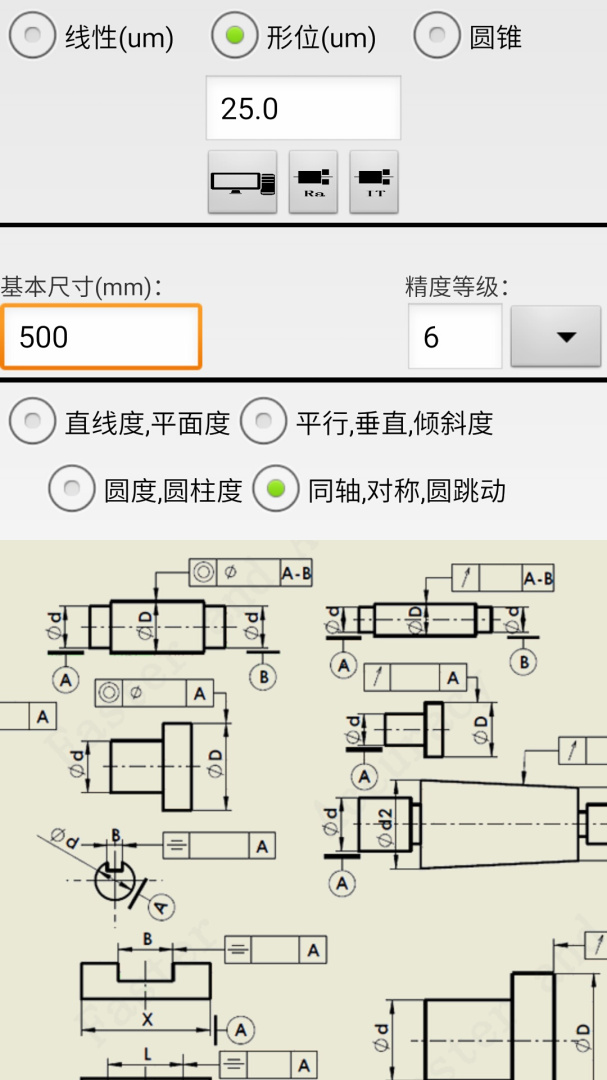

4、图形提示，想要知道的是什么图形的数据就把那个对应的按钮打开，得到的便是需要的；

5、直接选轴，线上直接根据点来选轴，这样最后得出的效果图更好；

6、图文并茂，查询出来的资料是用详细的文字加上实际的图片来描述的；

7、简单直观，几个简笔画简单直接的勾勒出想要的效果，明白其中的意义；

8、精致图形，呈现特别规整的图形，视觉上看着就十分的舒服。

更新日志

最新版本：V4.1 （2026-09-07）

为您优化了体验细节。
